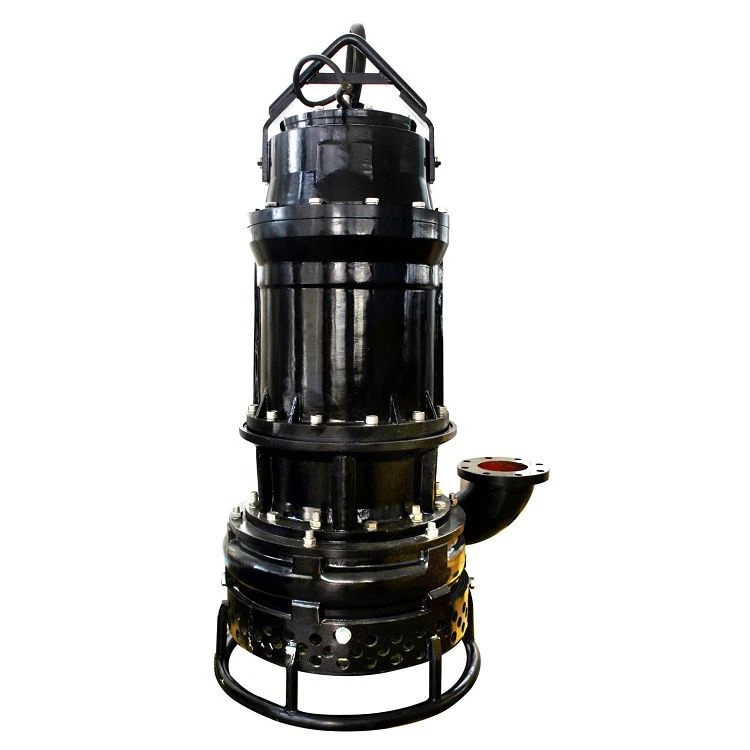

Upotettava lietepumppu

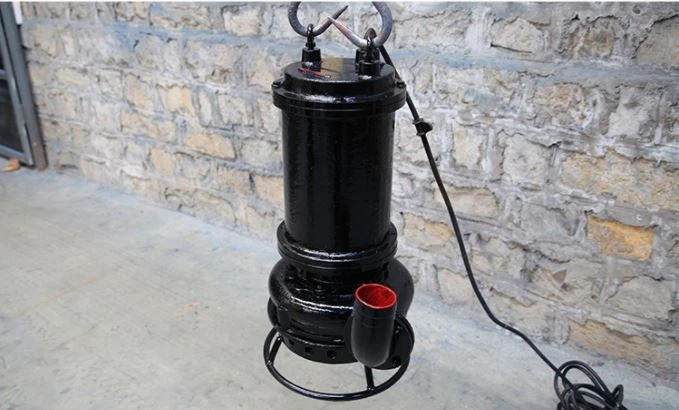

Hydraulinen mekanismi, jossa pumppu on suoraan yhdistetty moottoriin, on ZJQ-uppolietepumppu.

Pumppusarja hyötyy korkealaatuisesta erikoismateriaalista, päivitetystä rakenteesta, leveästä virtauskanavasta ja suuresta jätevesikapasiteetista.

Sitä käytetään nestemäisten materiaalien, kuten hiekan, mudan, kivihiilen kiintoaineksen, kuljettamiseen. Pumppua voidaan käyttää mudan ja hiekan siirtämiseen mm. järvissä, joissa, meressä ja laajenevissa kanavissa. Sitä voidaan käyttää myös jäteveden poistamiseen uima-altaista sekä rakennustyömailta, terästehtailta ja voimalaitoksilta mm. Pumppu on valmistettu korkealaatuisista materiaaleista, sillä on innovatiivinen rakenne ja suuri virtausreitti tehokkaalla jakelujärjestelmällä.

Pumpun ohjausyksikkö ei ole vielä valmis. Se koostuu kahdesta osasta: moottorista ja pumpuista.

Käytetään kolmivaiheista synkronista vaihtomoottoria. Staattinen tiivistys eristää pumpun järjestelmästä. Mekaaninen tiiviste on kaksipäinen aaltoputki, joka toimii täytettävässä öljykammiossa. Öljykammion ja moottorikammion välissä on öljy-vesi-anturi. Se voi estää veden pääsyn moottorin kammioon, kun pumppuyksikkö toimii kunnolla. Pääsiipipyörä ja varasiipipyörä ovat kaksi osaa, jotka muodostavat pumppusarjan. Apupyörää käytetään kiintoaine-neste-yhdistelmän ruiskuttamiseen tai sekoittamiseen auttamaan pääsiipipyörää toimituksessa. Pääsiipipyörää käytetään kiinteä-neste-seoksen imemiseen ja toimittamiseen.

Rakenteen selitys

1. M-, AH-, AHP-, HP-, HH- ja lietepumpuissa kaikissa on kaksoispumppukuori eli pumpun runkorakenne. Pumpun rungossa on kulutusta kestävä metallipinnoite pumpun kannelle, joka sisältää juoksupyörän, vaipan, suojalevyn jne. Käyttöpaineesta riippuen pumpun kansi on joko harmaata valurautaa tai valurautaa, josta on tehty pallo jauhettu. Se on jaettu pystysuunnassa ja kiinnitetty toisiinsa kiinnikkeillä. Kannatin ja pumpun runko on kiinnitetty yhteen pulteilla, ja pumpun rungossa on pysäytin. Pumpun ulostulo voidaan asentaa kahdeksaan eri kulmaan sitä kiertämällä. Takaliivet on asennettu siipipyörän etu- ja takakansilevyihin estämään vuotoja ja pidentämään pumpun käyttöikää.

2. AHR-, LR- ja Mr-lietepumpuissa on kaksinkertainen pumpun vaipparakenne ja vaihdettava kulutusta ja korroosiota kestävä kumipäällyste pumpun rungossa ja pumpun kannessa (mukaan lukien juoksupyörä, etuvaippa, takavaippa jne.). Pumpun pyörivät osat ja asennusmuodot ovat samat kuin ah-, l- ja M-pumppujen, samoin kuin pumpun runko ja kansi.

3. Tyypin D ja G pumpuilla on yksi rakenne (eli ilman vuorausta). Kulumista ja repeytymistä kestävä metalli muodostaa pumpun rungon, kannen ja juoksupyörän. Pumpun runko ja pumpun kansi yhdistetään ainutlaatuisella kiinnitysmekanismilla, ja pumpun ulostulosuunta voi pyöriä vapaasti, mikä tekee asennuksesta ja purkamisesta helppoa.

4. Jokaisessa pumpputyypissä on vaakasuora imuaukko ja se pyörii myötäpäivään suhteessa voimansiirtosuuntaan.

Pumpun runko ja pumpun kansi ovat upotettavan lietepumpun pään muita nimiä. Tyypillisesti pumpun runko ja pumpun kansi muodostavat lietepumpun niin sanotun pumppupään. Juoksupyörä, tiiviste ja laakerikomponentit on liitetty laakereiden kautta pumpun runkoon, joka on ensisijaisesti kiinnitetty pumpun roottoriin. Pumpun kansi ja pumpun runko muodostavat yhdessä suljetun ontelon. Pumpun kansi on osasto, joka vastaa pumpun runkoa. Lietepumpun sisäpuoli on vuorattu pumpun rungolla ja kannella. Useimmissa tapauksissa runsas kromiseos ja kumi muodostavat vuorauksen. Pumpun vuoraukset koostuvat usein kumista tai metalliseoksesta.

1. Virtalähde on kolmivaiheinen, 50 Hz, AC-virtalähde.

2. Väliaineen maksimilämpötila ei saa ylittää 40 astetta, eikä siinä saa olla räjähtäviä tai syttyviä kaasuja.

3. Tuhkalla ja kuonalla on korkeimmat kiinteiden hiukkasten painopitoisuudet väliaineessa, vastaavasti 45 prosenttia ja 60 prosenttia.

4. Yksikön suurin sukellussyvyys ei saa olla yli 20 metriä ja sen pienin sukellussyvyys ei saa olla alle 1 metri.

5. Yksikkö toimii paremmin, kun työskennellään pystysuorassa väliaineessa, ja jatkuva käyttö on suositeltava toimintatapa.
